Allegro PCB ODB++ 추출 방법

Allegro PCB 에서 ODB++ 데이터를 추출할 수 있다.

그러나, 처음 Data 추출 할 때 아래와 같은 Message가 나타나며 추출할 수 없다.

ODB++ Export Error

이 글에서는 Allegro PCB에서 ODB++ 데이터를 추출하는 방법에 대해 설명한다.

(본 글은 Allegro PCB Designer V17.4로 작성되었습니다)

---

Error 내용

The ODB++ Inside software package is not yet installed within your system.

[Reason: ALLEGRO_BRD2ODB not defined.]

Installation will involve down loading the software and registering for support and updates via the Valor website.

ODB++ Inside is provided to you free of charge, with complements of Cadence and Valor.

Do you want to down load the software now?

ODB++ Error 창

해결 방법 : ODB++전용 소프트웨어 설치

---

ODB++ 소프트웨어 다운로드 방법



1. ODB-D Inside Archives 홈페이지 접속

- https://odbplusplus.com/design/downloads/odb-d-inside/

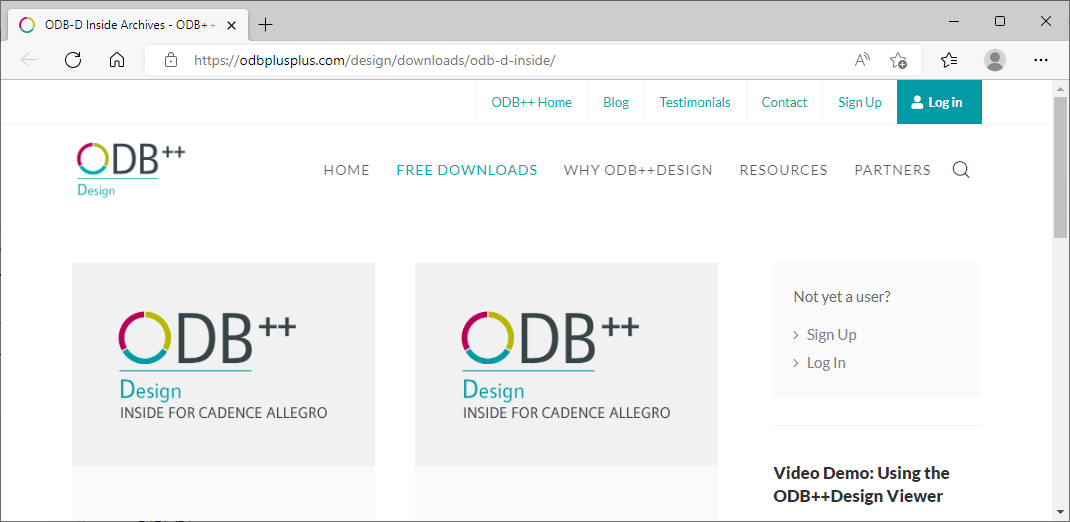

ODB++ 홈페이지

2. Sign Up을 선택, 회원가입 및 로그인 진행

Sign Up Form

3. Free Download 선택

Free Download

4. 정보 입력 후, FREE DOWNLOAD 선택

Download Form



*참고*

로그인 후에도 설치가 안될 때, Browser를 새로고침 하거나 재실행 하여 진행

---

ODB++ 소프트웨어 설치 방법



1. 위에서 다운로드 받은 파일 확인

다운로드 받은 후, 압축 풀기

2. 파일 실행

ODB++_Inside_Cadence_Allegro_115_Windows_64_SA_Setup

3. Siemes Install 진행

  A. Next 선택

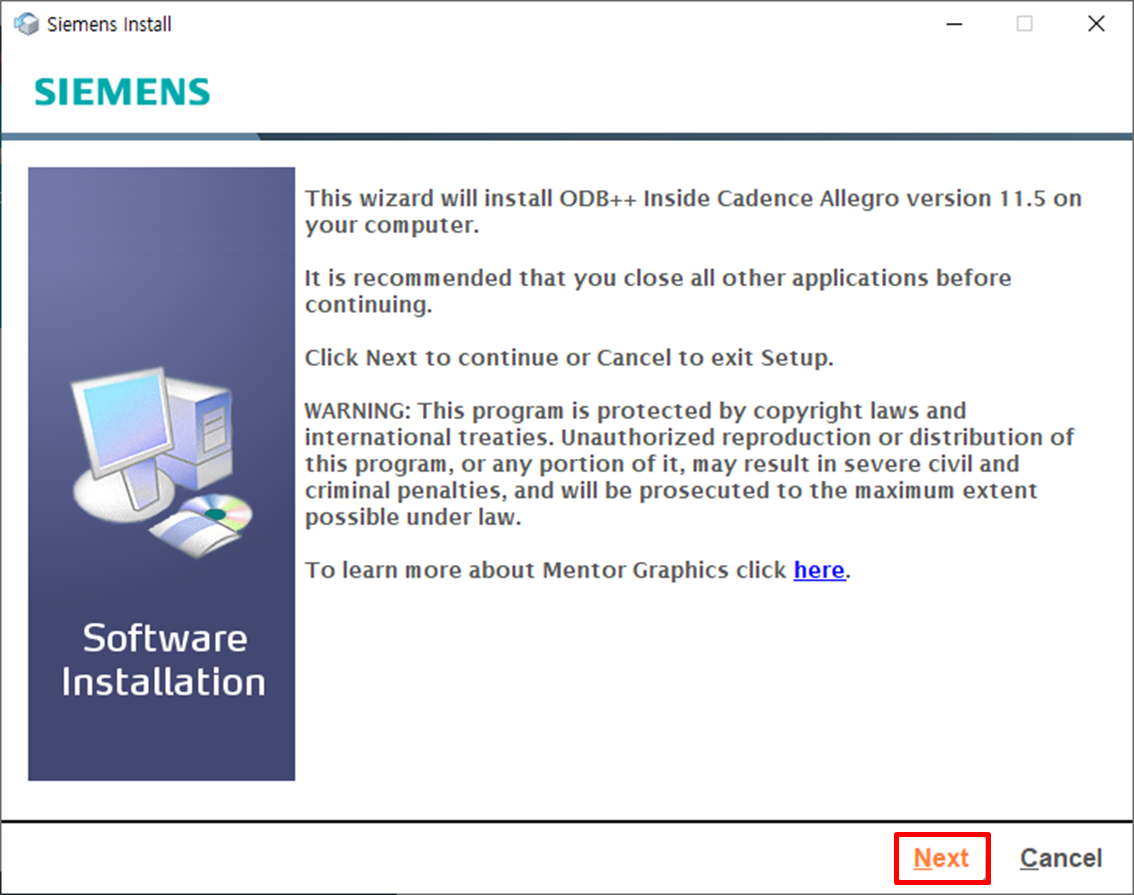

Install 1

  B. Agree 선택

Install 2

  C. Next 선택

Install 3

  D. Install 선택

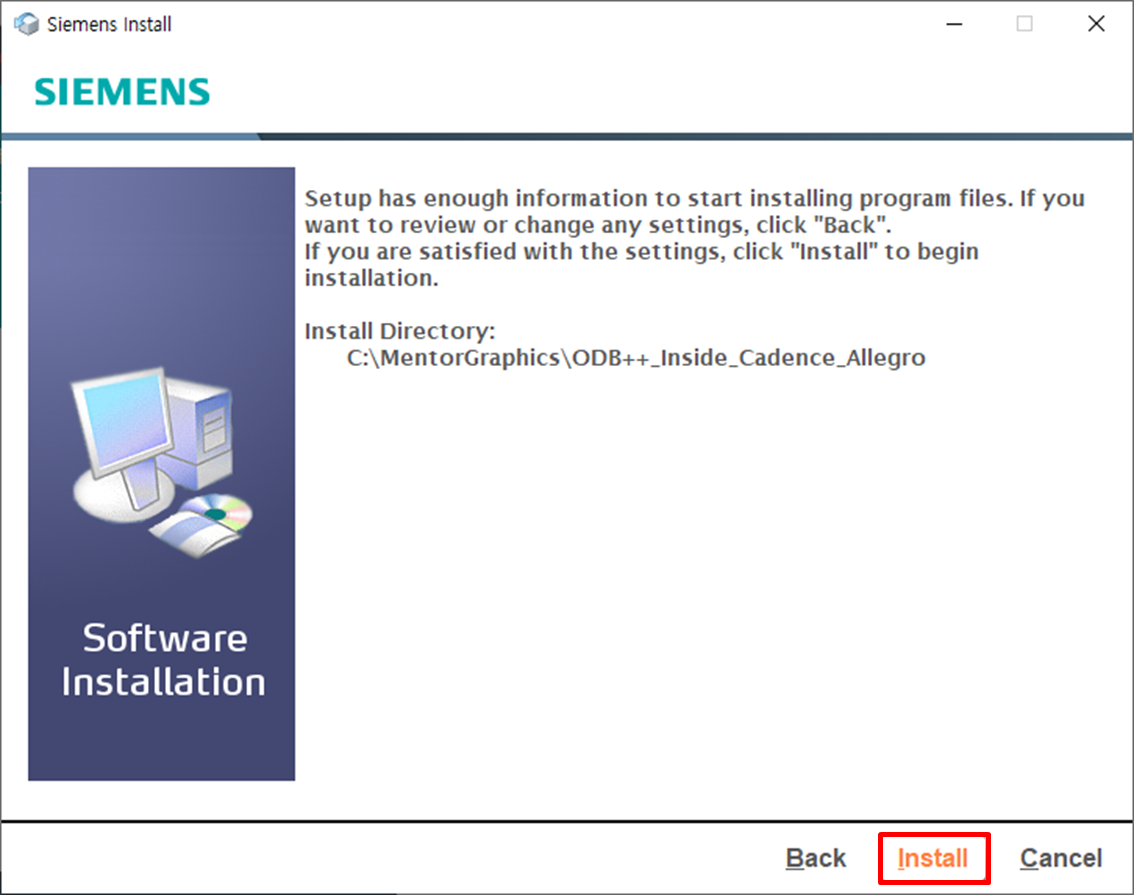

Install 4

  E. 잠시 기다리기

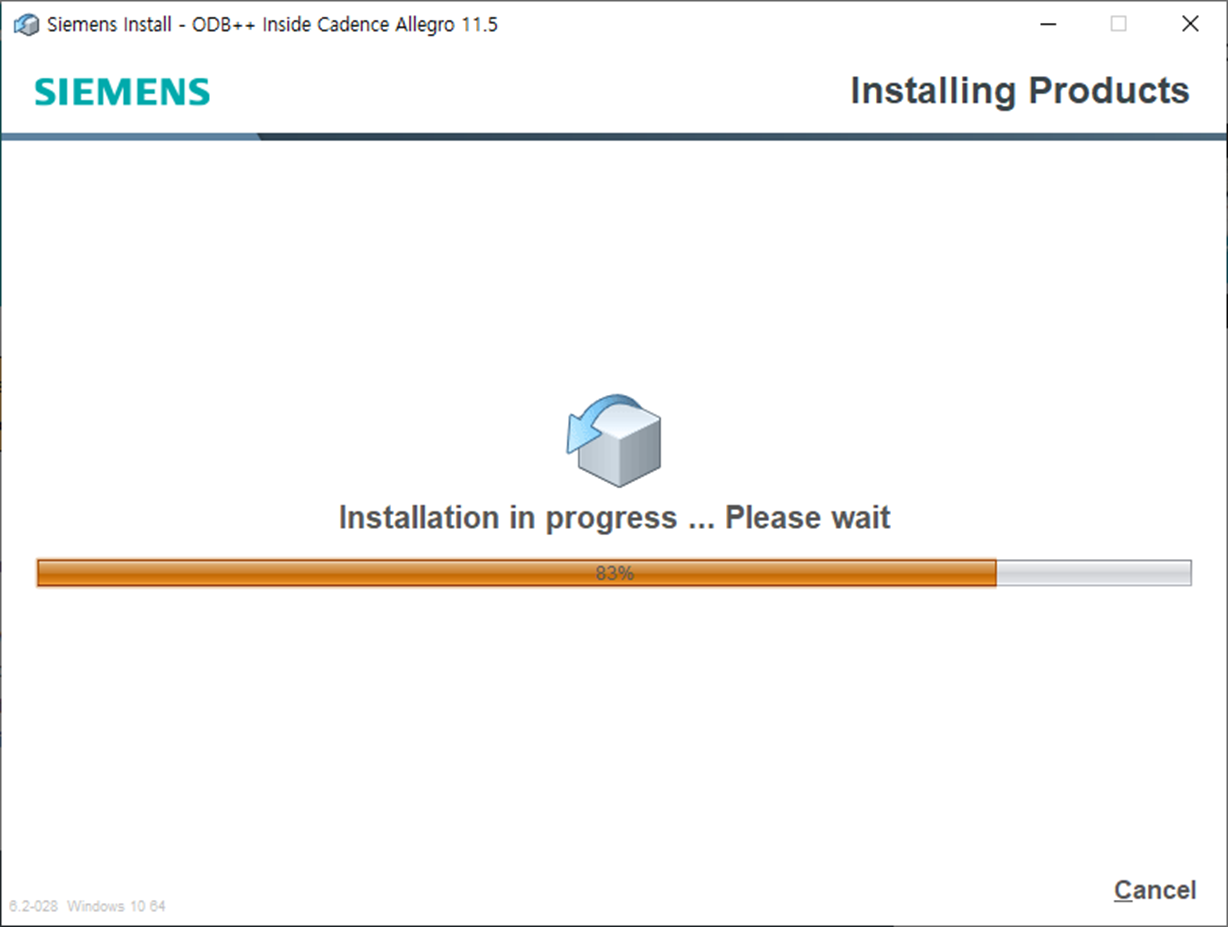

Install 5

  F. Finish 선택

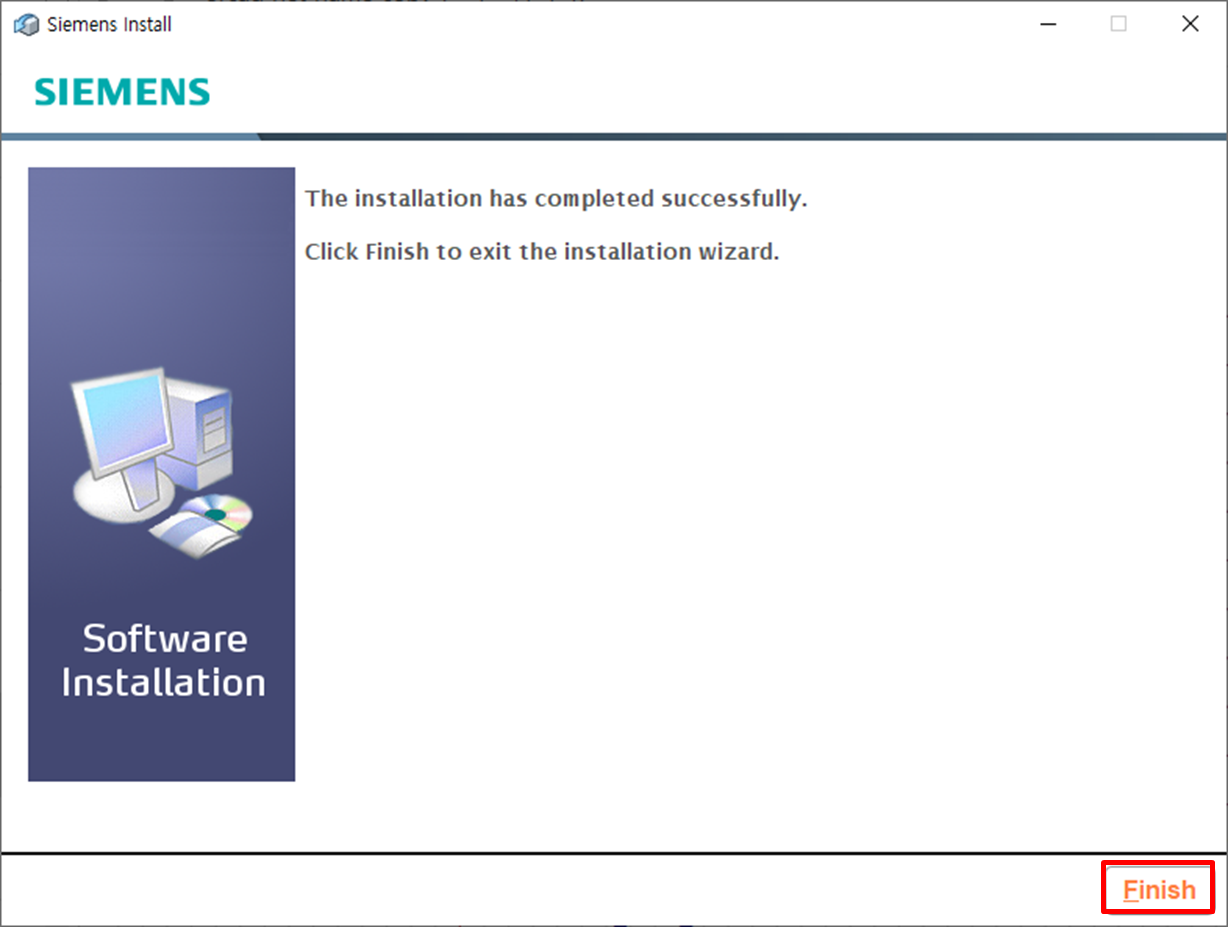

Install 6

*참고*

설치 후 프로그램 재시작 필수

---

Allegro PCB ODB++ 추출 방법

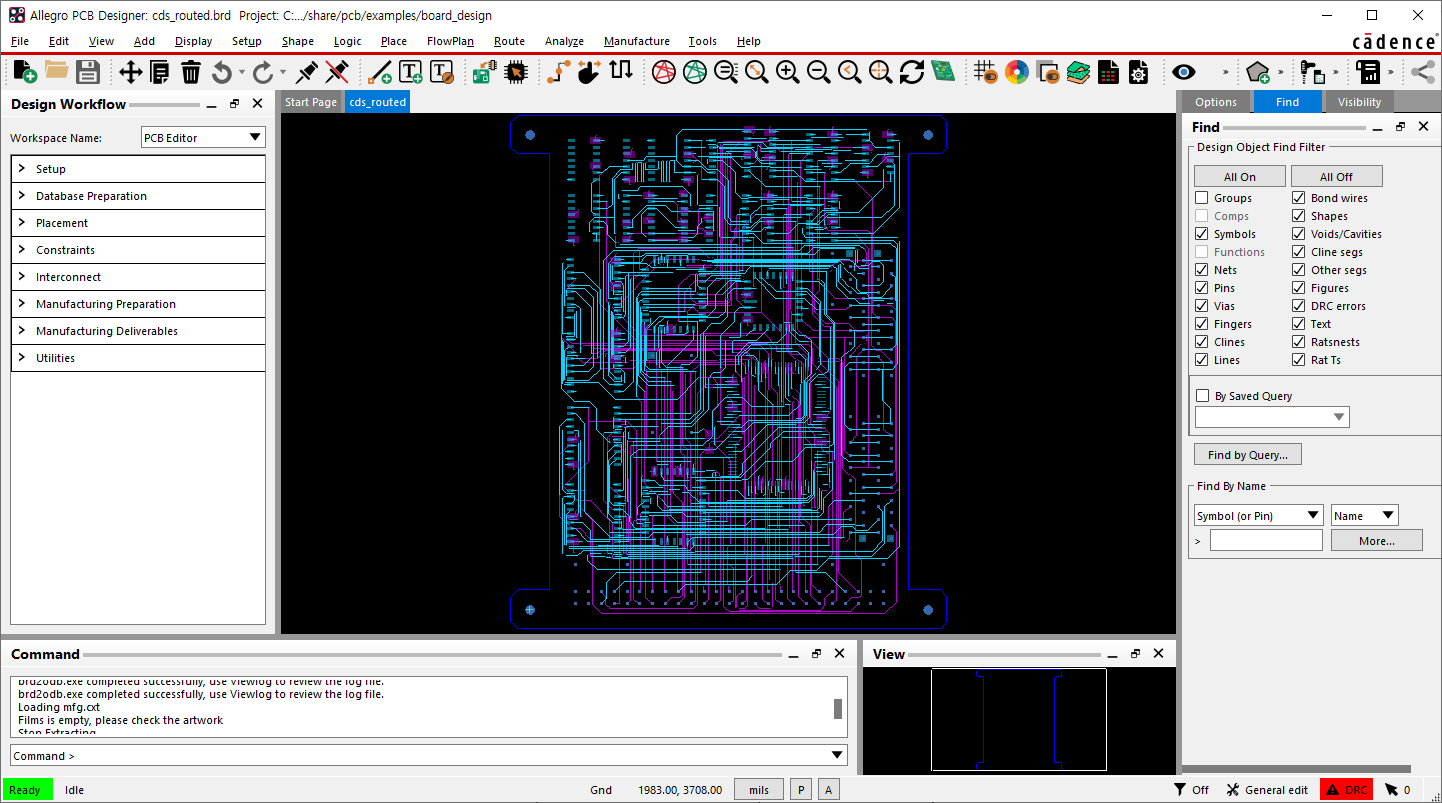

1. Allegro PCB 실행 후, brd 파일 열기

2. [File] → [Export] → [ODB++ inside..] 선택

[File] → [Export] → [ODB++ inside..]

3. Do you want to extract net impedance average?

- Yes : Impedance가 필요하지 않거나, 중요하지 않을 때 선택 → 평균값으로 추출 (시간 단축)

- No : Net의 Impedace가 필요한 경우 선택 (시간 소요)

extract net impedance

4. 저장 경로 및 이름 설정 후 Next 선택

ODB++ Inside 설정

5. ODB++ 추출 완료

ODB++ Viewer
