OrCAD Capture 명령어 사용 및 확인 방법 (Tcl/Tk)

OrCAD Capture에서 명령어를 사용해 더 편리하게 이용할 수 있는 방법이 있다.

OrCAD Capture는 Tcl/Tk 명령어를 사용하며,

이 글에서는 OrCAD Capture에서 명령어 사용 및 확인 방법에 대해 설명한다.

(본 글은 OrCAD Capture V17.4로 작성되었습니다)



---

OrCAD Capture 명령어 확인 방법



1. [View] → [Command Window] 선택

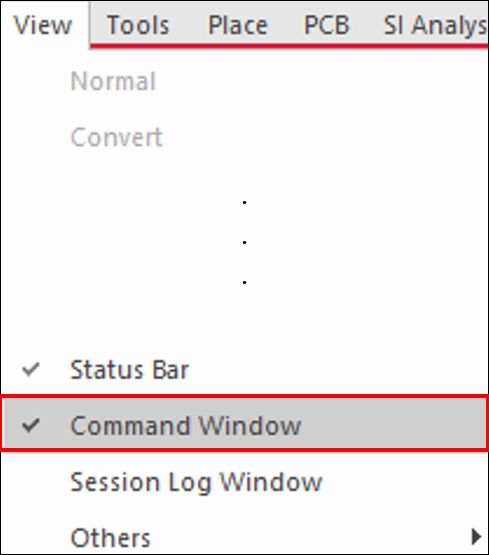

[View] → [Command Window]

2. Command Window 에서 명령어 확인 가능

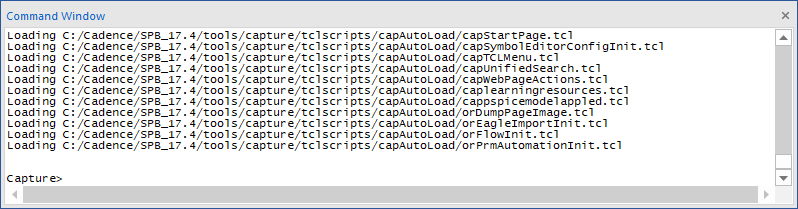

Command Window



---

OrCAD Capture 명령어 보는 방법

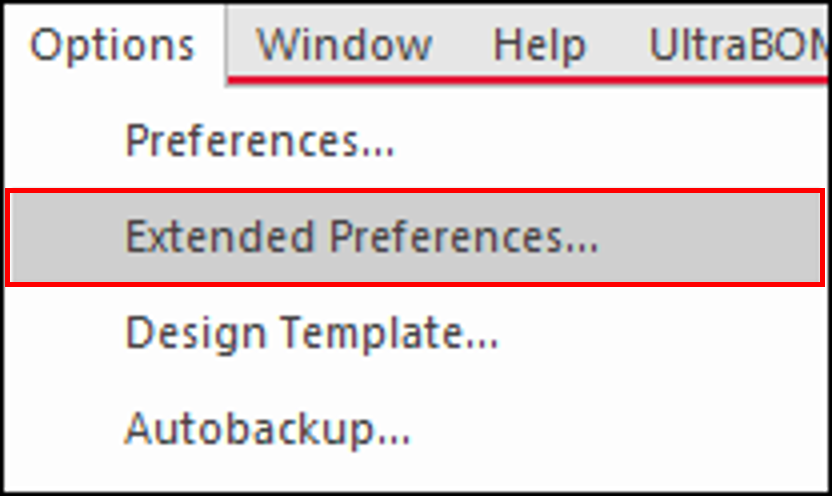

1. [Options] → [Extended Preferences] 선택

Extended Preferences

2. 기능 선택

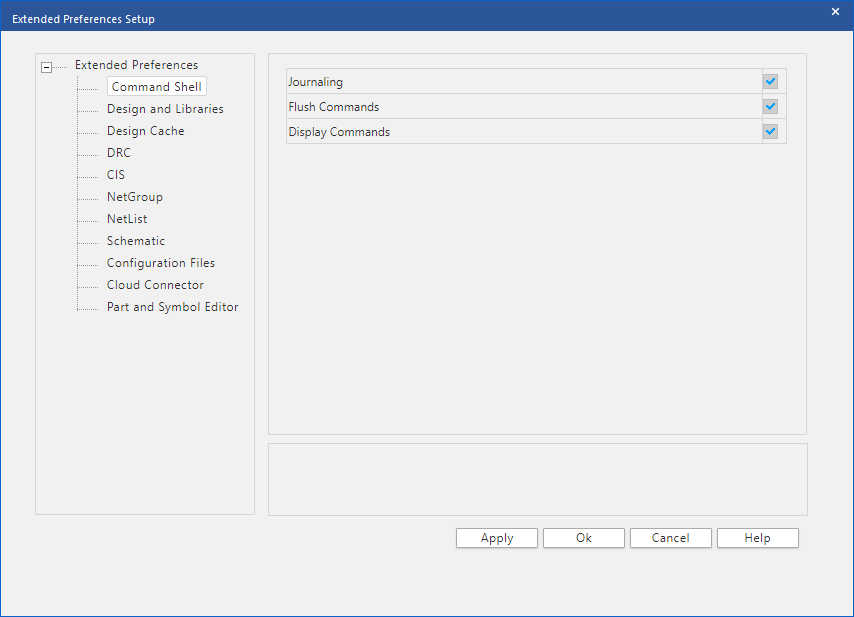

- Command Shell 의 Journaling, Flush Commands, Display Commands 선택 후 Ok

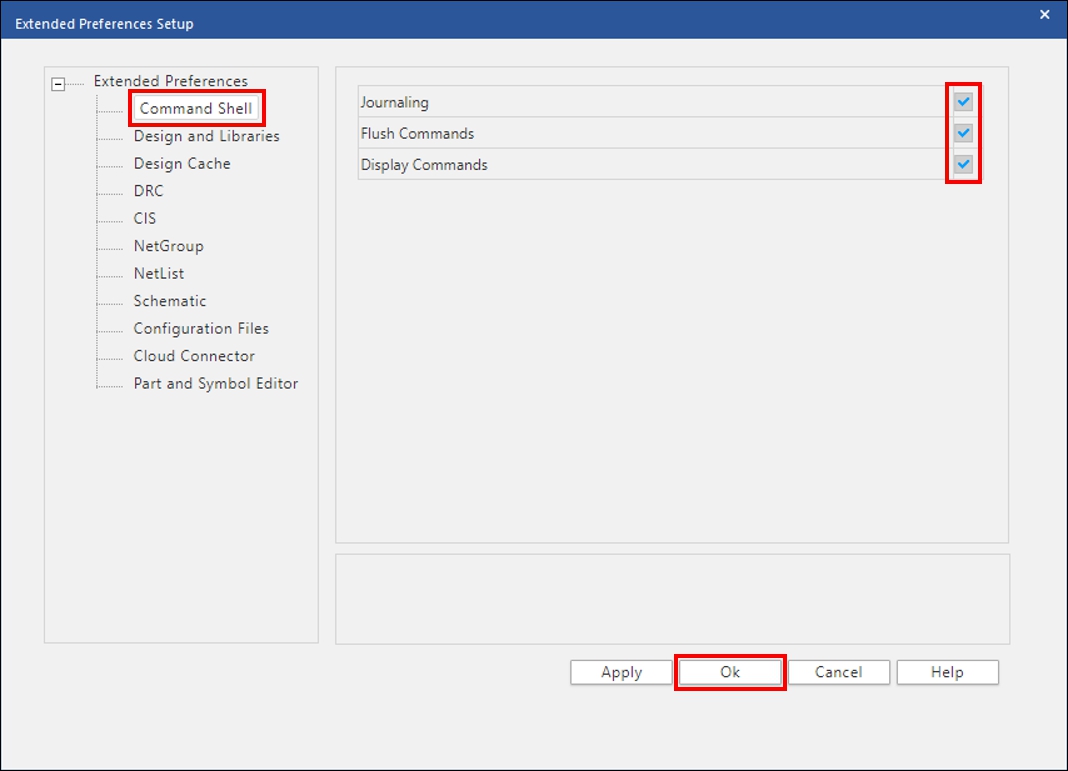

Extended Preferences Setup

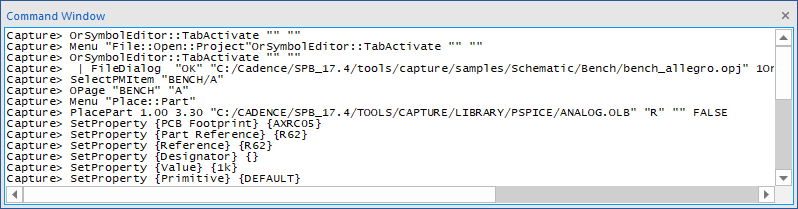

4. 모든 작업이 Command Window에서 명령어로 보여짐

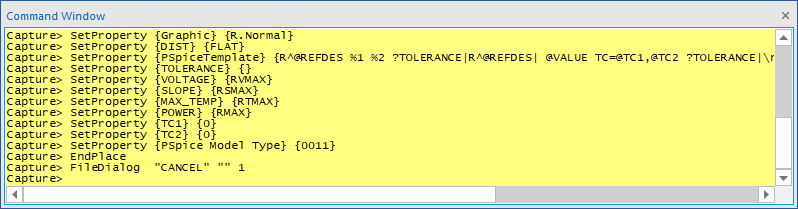

Command Window



---

OrCAD Capture 명령어 사용 방법

명령어를 알고 있다면, 아래와 같이 사용하여 쉽고 빠르게 명령을 이용할 수 있다.

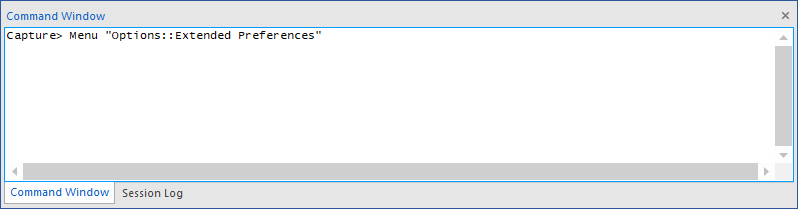

1. Command Window에서 명령어 입력 후 Enter

- (예제) Menu "Options::Extended Preferences"

Command Window

2. 명령어로 인해 창이 생성됨



*참고*

명령어 정리 (띄어쓰기 및 대소문자 구분)

1) SetCISMultiValuedField Datasheet

   - Datasheet Property의 Multi Value 사용 설정 (OrCAD Capture CIS License)

2) SetOptionBool DisplayCommand TRUE

    SetOptionBool Journaling TRUE

   - TCL 명령이 Command Window에 보이도록 설정

3) Menu "File::New::Project"

   - 새로운 프로젝트 생성

---

Command Window 참고 내용

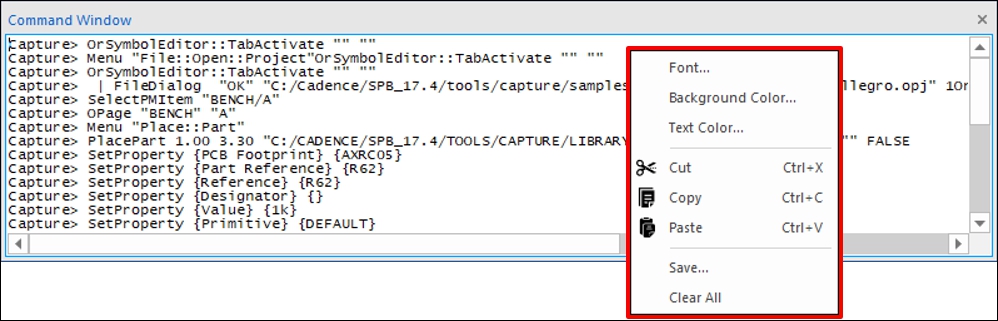

Command Window 창에서 마우스 오른쪽 버튼을 클릭해 다양한 기능을 사용할 수 있다.

Command Window 기능

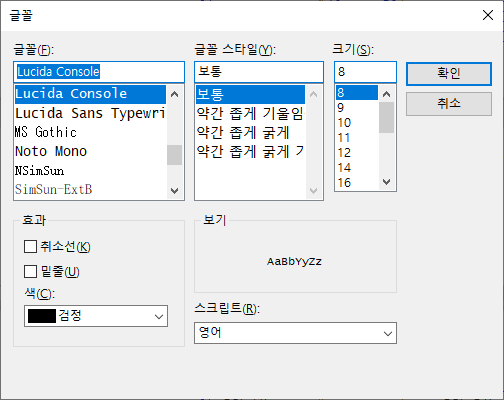

1.  Font

- 글꼴 변경

글꼴 변경

2. Background Color

- Command Window의 배경 색 변경

배경색 변경

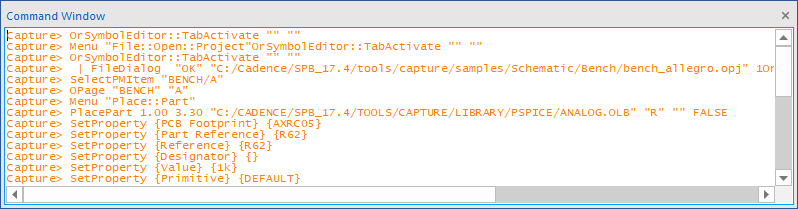

3. Text Color

- 글자 색 변경

글자색 변경

4. Save

- Tcl Script 저장 (*.tcl)

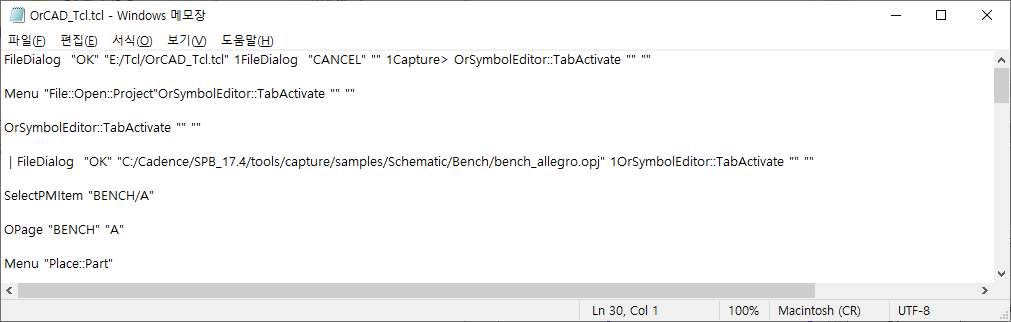

Tcl Script (*.tcl)

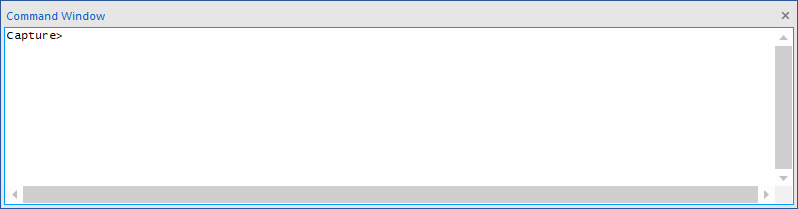

5. Clear All

- Command Window 창 지우기

깨끗해진 Command Window
